汽车新手入门（八）：悬挂？悬架？傻傻分不清楚【2】

工作原理

悬挂系统存在的意义有二：隔离路面的不平使行驶更舒适；行经不平路面时保持轮胎与路面接触。而改良悬挂对“飞车党”来说只有一个目的就是改善操控性。

悬挂系统的弹簧以圈状弹簧最常用，原因是容易制作、性能效率高、价格低。弹簧在物理学上的定义就是储存能量，当我们施一固定的力於弹簧，它会产生变形，当我们移开施力则弹簧会有恢复原状的趋势，但弹簧在回弹时振荡的幅度往往会超过它原来的长度，直到有磨擦阻力的出现才会减缓弹簧回弹后造成的自由振荡，这减缓弹簧自由振荡的工作通常是避震器的任务。一般的弹簧是所谓的（线性弹簧），也就是弹簧受力时它的压缩变形量是遵循物理学上的（虎克定律）：F=KX，其中F为施力，K为弹力系数，X则为变形量。举例来说有一线性弹簧受力40Kg时会造成1cm的压缩，之后每增加40Kg的施力1cm一定会增加的压缩量。事实上悬挂的弹簧还有其他的压力存在，即使弹簧完全伸展时弹簧仍会受到压力以便让弹簧本身固定在车上。在传统弹簧、吸震筒式的悬挂设计上，弹簧扮演支持车身以及吸收不平路面和其它施力对轮胎所造成的冲击，而这里所谓的其它施力包含了加速、减速、刹车、转弯等所对弹簧造成的施力。更重要的是在震动的消除过程中要保持轮胎与路面的持续接触，维持车子的循迹性。而改善这轮胎与路面的接触是我们改善操控性的首要考虑。 弹簧的最主要功能就是维持车子的舒适性和保持轮胎完全与地面接触，用错了弹簧会造成行车品质和操控性都有负面的影响。试想如果弹簧是完全僵硬的，那悬挂系统也就发挥不了作用。遇到不平的路面时车子跳起，轮胎也会完全离开地面，若这种情况发生在加速、刹车或转弯时，车子将会失去循迹性。如果弹簧很软，则很容意出现（坐底）的情况，也就是将悬挂的行程用尽。假如在过弯时发生坐底情况则可视为弹簧的弹力系数变成无限大（已无压缩的空间），车身会产生立即的重量转移，造成循迹性的丧失。如果这部车有着很长的避震行程，那么或许可以避免（坐底）的情况发生，但相对的车身也会变得很高，而很高的车身意味着很高的车身重心，车身重心的高低对操控表现有决定性的影响，所以太软的避震器会导致操控上的障碍。假如路面是绝对的平坦，那我们就不需要弹簧和悬挂系统了。如果路面的崎岖度较大那就需要比较软的弹簧才能确保轮胎与路面接触，同时弹簧的行程也必须增加。弹簧的硬度选择是要由路面的崎岖程度来决定，越崎岖要越软的弹簧，但要多软则是个关键的问题，通常这需要经验的累积，也是各车厂及各车队的重要课题。一般说来软的弹簧可以提供较佳的舒适性以及行经较崎岖的路面时可保持比较好的循迹性。但是在行经一般路面时却会造成悬挂系统较大的上下摆动，影响操控。而在配备有良好空气动力学组件的车，软的弹簧在速度提高时会造成车高的变化，造成低速和高速时不同的操控特性。

悬挂分类

根据控制形式不同分为被动式悬架、主动式悬架。根据汽车导向机构不同可分为独立悬架、非独立悬架。

非独立悬架

非独立悬架的结构特点是两侧车轮由一根整体式车桥相连，车轮连同车桥一起通过弹性悬架悬挂在车架或车身的下面。非独立悬架具有结构简单、成本低、强度高、保养容易、行车中前轮定位变化小的优点，但由于其舒适性及操纵稳定性都较差，在现代轿车中基本上已不再使用，多用在货车和大客车上。

独立悬架

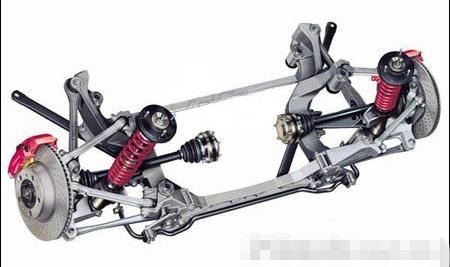

独立悬架是每一侧的车轮都是单独地通过弹性悬架悬挂在车架或车身下面的。其优点是：质量轻，减少了车身受到的冲击，并提高了车轮的地面附着力；可用刚度小的较软弹簧，改善汽车的舒适性；可以使发动机位置降低，汽车重心也得到降低，从而提高汽车的行驶稳定性；左右车轮单独跳动，互不相干，能减小车身的倾斜和震动。不过，独立悬架存在着结构复杂、成本高、维修不便的缺点。现代轿车大都是采用独立式悬架，按其结构形式的不同，独立悬架又可分为横臂式、纵臂式、多连杆式、烛式以及麦弗逊式悬架等。

横臂式悬架

横臂式悬架是指车轮在汽车横向平面内摆动的独立悬架，按横臂数量的多少又分为双横臂式和单横臂式悬架。

单横臂式具有结构简单，侧倾中心高，有较强的抗侧倾能力的优点。但随着现代汽车速度的提高，侧倾中心过高会引起车轮跳动时轮距变化大，轮胎磨损加剧，而且在急转弯时左右车轮垂直力转移过大，导致后轮外倾增大，减少了后轮侧偏刚度，从而产生高速甩尾的严重工况。单横臂式独立悬架多应用在后悬架上，但由于不能适应高速行驶的要求，目前应用不多。

双横臂式独立悬架按上下横臂是否等长，又分为等长双横臂式和不等长双横臂式两种悬架。等长双横臂式悬架在车轮上下跳动时，能保持主销倾角不变，但轮距变化大(与单横臂式相类似)，造成轮胎磨损严重，现已很少用。对于不等长双横臂式悬架，只要适当选择、优化上下横臂的长度，并通过合理的布置、就可以使轮距及前轮定位参数变化均在可接受的限定范围内，保证汽车具有良好的行驶稳定性。不等长双横臂式悬架已广泛应用在轿车的前后悬架上，部分运动型轿车及赛车的后轮也采用这一悬架结构。
